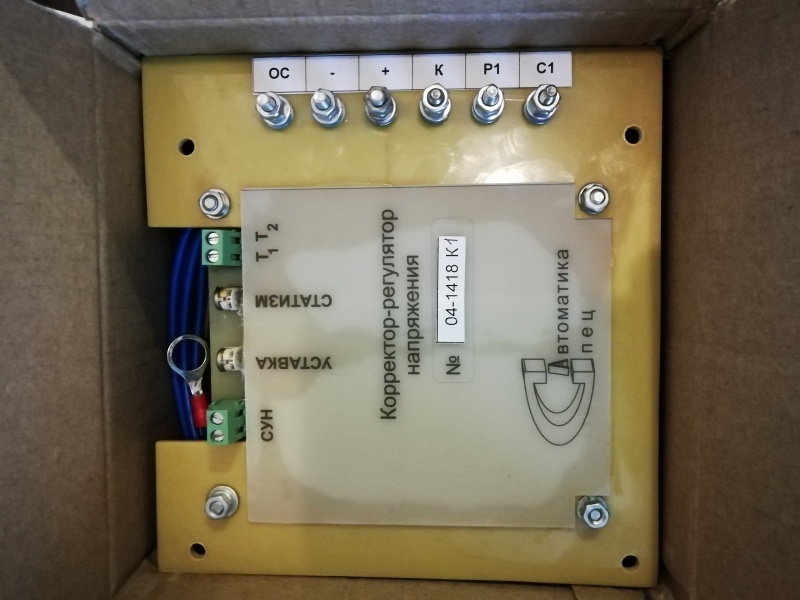

КРН-04К1















Модификация КРН-04 для замены корректоров типа КН3





Инструкция по замене корректора напряжения КН-3
на корректор-регулятор напряжения типа КРН-04К1
Установка корректора-регулятора напряжения типа КРН-04К1 вместо корректора напряжения типа КН-2 или КН-3 осуществляется непосредственно на имеющееся крепёжное основание (на шпильки крепления КН). На КРН-04К1 имеется колодка, полностью аналогичная КН-2 (КН-3), на которую подключается существующий жгут системы возбуждения.
Дополнительно, при установке необходимо выполнить следующие операции:
  • подключить синие провода от КРН-04К1 к соответствующим фазам С1, С2, С3 генератора, под крышкой генератора.
  • для регулировки выходного напряжения можно использовать микросопротивление "уставка" на КРН-04К1. При желании подключить внешнее регулировочное сопротивление СУН (4,7 кОм) оно подключается к колодке "СУН" на КРН-04к.
